桁架機械手分類

桁架機械手按聯機的方式分為單機桁架機械手、雙聯機桁架機械手、多聯機桁架機械手自動線等幾種型號；桁架機械手按負載重量又分為輕型桁架機械手、重型桁架機械手這兩種型號。選用哪種桁架機械手型號，要根據產品的工藝和加工時間、產品的形狀和重量以及用戶的實際需要來選定。

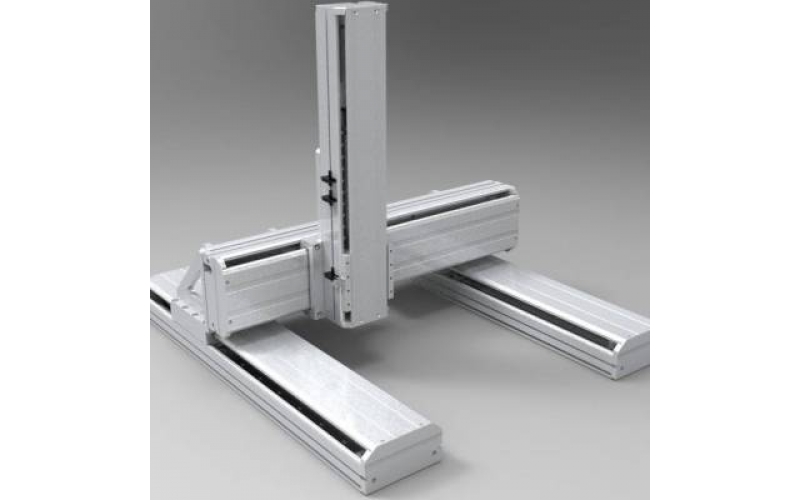

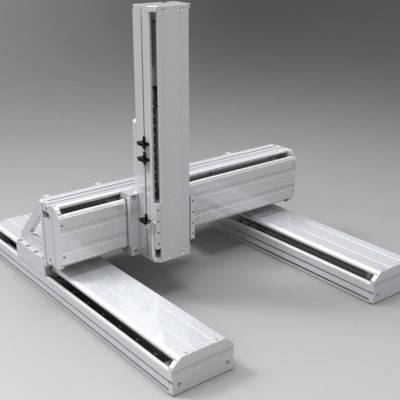

鋁型材龍門機械手線性模組 直角坐標機器人基本介紹

直線模組有幾種叫法，線性模組、直角坐標機器人、直線滑臺等，是繼直線導軌、滾珠絲桿直線傳動機構的自動化升級單元?？梢酝ㄟ^各個單元的組合實現負載的直線、曲線運動，輕負載的自動化更加靈活、定位更加**。

直線模組當前已普遍運用于測量、激光焊接、激光切割、涂膠機、噴涂機、打孔機、點膠機、小型數控機床、雕銑機、樣本繪圖機、裁床、移載機、分類機、試驗機及適用教育等場所。

     就當前使用的直線模組可分為2類型：同步帶型和滾珠絲杠型。

同步帶型直線模組主要組成由： 皮帶、直線導軌、鋁合金型材、聯軸器、馬達、光電開關等。

滾珠絲桿型直線模組主要組成由： 滾珠絲桿、直線導軌、鋁合金型材、滾珠絲桿支撐座、聯軸器、馬達、光電開關等。

鋁型材龍門機械手線性模組 直角坐標機器人性能特點

線性模組優點

1.通用性強:用戶可根據產品的特點來更改軸的各種參數（行程、絲桿導軌大小、導程等），用戶還可根據產品的特點來自行調整.達到一機多用的效果。

2. 采用開模鋁型材為基體，結構扎實，確保工作臺穩固牢靠；線性模組采用雙導軌配合滾珠絲桿、同步帶傳動，確保滑臺在運行過程中的速度與精度。

桁架機械手分類

桁架機械手按聯機的方式分為單機桁架機械手、雙聯機桁架機械手、多聯機桁架機械手自動線等幾種型號；桁架機械手按負載重量又分為輕型桁架機械手、重型桁架機械手這兩種型號。選用哪種桁架機械手型號，要根據產品的工藝和加工時間、產品的形狀和重量以及用戶的實際需要來選定。

桁架機械手技術參數

X軸組件、Y軸組件、Z軸組件、工裝夾具以及控制柜，六部分組成。其中:

1．結構框架，主要由立柱等結構件組成，其作用是將各軸架空至一定高度，多由鋁型材或方管，矩形管，圓管等焊接件構成;

2．X軸組件、Y軸組件、Z軸組件，三個運動組件為桁架機械手的核心組件，各軸組件通常由結構件、導向件、傳動件、傳感器檢測元件以及機械限位組件等五部分組成。

1)結構件通常由鋁型材或方管，矩形管，槽鋼，工字鋼等結構組成，其作用是作為導向件、傳動件等組件的安裝底座，同時也是機械手負載的主要承擔者。

2)導向件，常用有直線導軌，v型滾輪導軌，U型滾輪導軌，方型導軌以及燕尾槽等常用導向結構，其具體運用需根據實際使用工況以及定位精度決定。

3)傳動件，通常有電動，氣動，液壓三種類型，其中電動有齒輪齒條結構，滾珠絲杠結構，同步帶傳動，鏈條傳統以及鋼絲繩傳動等。

4)傳感器檢測元件，通常兩端采用行程開關作為電限位，當移動組件移動至兩端限位開關處時，需要對機構進行鎖死，防止其超程;此外還有原點傳感器以及位置反饋傳感器。

5)機械限位組，其作用是在電限位行程之外的剛性限位，俗稱死限位。

3工裝夾具，根據工件形狀大小材質等有不同形式，如:真空吸盤吸取，卡盤夾取，托取或針式夾具插取等形式。

4控制柜，其相當于與桁架機械手的大腦作用，通過工業控制器，采集各傳感器或按鈕的輸入信號，來發送指令給個執行元件按既定動作去執行
