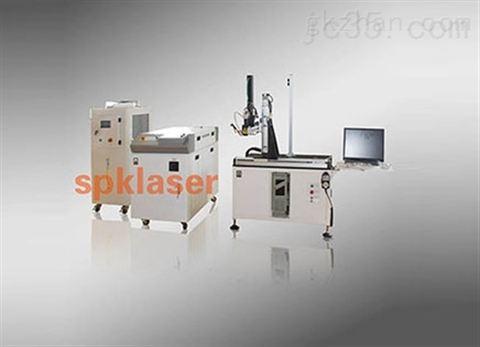

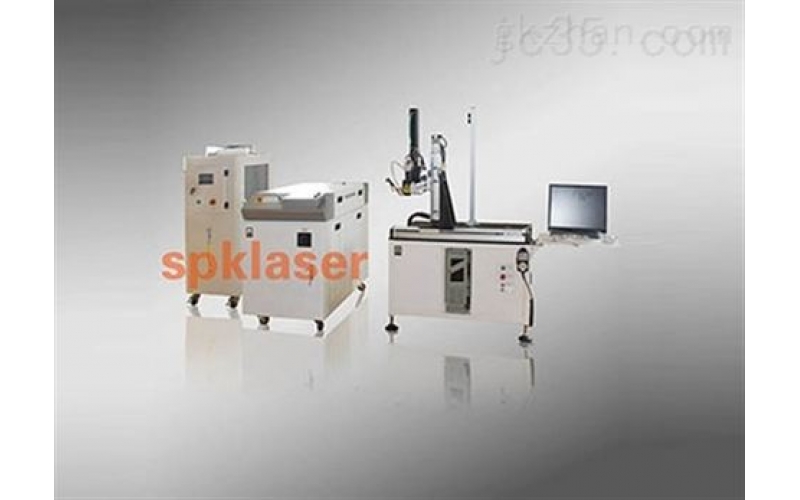

激光焊接機氙燈泵浦，光纖耦合輸出光源，采用能量負反饋系統，激光穩定性高，光束質量佳，焊斑美觀且*性好。柔性光纖傳輸，焊接頭體積小，方便在線集成。可方便集成各種工裝治具以及運動平臺，完成復雜的圖形焊接，以及高精度的焊接要求。并可以根據客戶現場需求集成在各種流水線上，滿足產線需要的流水線作業?？煞奖愦钶dABB，庫卡，等各種品牌機器人實現全自動化焊接。
激光焊接機
可實現雙光路，4光路等多光路分光。通過能量分光以及時間分光，不僅可以實現雙工位加工，節省上下料的時間，極大程度提高產品生產效率，更可以實現多角度多光路同時焊接的復雜加工要求。極大的拓展了激光焊接的應用面。使激光焊接的應用更廣泛，更靈活。
系統采用大理石平臺，十字X,Y運動平臺，可搭載各種夾治具進行平面內移動。加工頭上下移動，并可與十字平臺聯動，整機采用同軸CCD示教編程系統，選購各種旋轉卡盤，電動轉臺即可可完成四軸三聯動系統空間軌跡工。
技術參數
| 機型 | xbk-P50 | xbk-P80 | xbk-P150 | xbk-P300 | xbk-P500 |
| 最大激光功率 | 25w | 75w | 150w | 300w | 500w |
| 最大激光峰值功率 | 5KW | 5KW | 6KW | 7.5KW | 9.9KW |
| 最大單脈沖能量 | 25J | 40J | 50J | 70J | 100J |
| 脈沖寬度 | 0.5-20ms | 0.5-20ms | 0.5-20ms | 0.5-30ms | 0.5-30ms |
| 出光頻率 | 10 | 100 | 100 | 100 | 100 |
| 任意波形拐點數 | 20個 | 20個 | 20個 | 20個 | 20個 |
| 存儲波形組數 | 32組 | 32組 | 32組 | 32組 | 32組 |
| 能量穩定性 | ±2% | ±2% | ±2% | ±2% | ±2% |
| 能量分光均勻性 | ±3% | ±3% | ±3% | ±3% | ±3% |
| 分光方式 | 時間或能量分光 | 時間或能量分光 | 時間或能量分光 | 時間或能量分光 | 時間或能量分光 |
| 最大分光數量 | 4 | 4 | 4 | 4 | 4 |
| 反饋方式 | 能量負反饋 | 能量負反饋 | 能量負反饋 | 能量負反饋 | 能量負反饋 |
| 電力需求 | 單相三線220VAC/3-5KW | 三相五線380VAC/6-8KW | 三相五線380VAC/6-8KW | 三相五線380VAC/12-16KW | 三相五線380VAC/20-24KW |
| 內循環系統 | 選配 | 選配 | 選配 | 選配 | 選配 |
